Плоские гидроцилиндры: выберите из предложенных вариантов

2026-06-29

Если вам нужны гидравлические цилиндры, перед покупкой необходимо учесть несколько моментов. Очевидными требованиями являются высота в сложенном состоянии, грузоподъемность и ход поршня.
Подтвердив эти основные требования, вы окажетесь на правильном пути. Но не забудьте учесть стопорные гайки, монтажные отверстия, устойчивость к боковым нагрузкам, а также необходимость использования наклонных опор для более равномерного распределения веса. Гидравлические плоские цилиндры обычно имеют одностороннее действие, что означает, что плунжер возвращается в исходное положение под действием веса груза или возвратной пружины.
Для удобства вы можете воспользоваться фильтрами, чтобы подобрать идеальный низкопрофильный или плоский цилиндр для ваших задач.
Ниже приведено краткое описание шести различных типов:
Сравнение блина и цилиндра

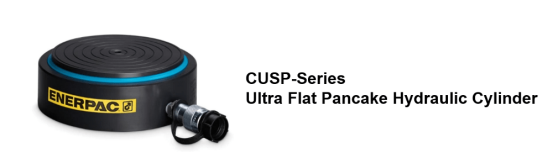

Ультраплоский компактный цилиндр: серия CUSP

Эти плоские гидроцилиндры представляют собой простые устройства одностороннего действия с возвратом под нагрузкой. Высота некоторых моделей составляет всего 1,4 дюйма (около 3,6 см), а грузоподъемность варьируется от 10 до 1000 тонн. Несмотря на сверхтонкий профиль, конструкция предусматривает возможность интеграции функции наклона, что способствует равномерному распределению нагрузки. Поверхность цилиндров имеет прочное нитроцементованное покрытие, повышающее коррозионную стойкость.
Максимальный ход для самой большой модели: 0,69 дюйма (17,4 мм);
Минимальная высота в сложенном состоянии: 1,4 дюйма (35,5 мм);
Максимальная грузоподъемность: 1000 тонн

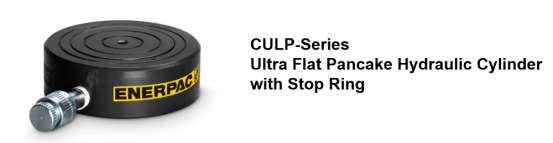

Сверхплоские цилиндрические домкраты: серия CULP

Эти цилиндры также имеют сверхплоскую конструкцию, но, в отличие от серии CUSP, они оснащены стопорным кольцом для ограничения максимального хода. Как и цилиндры серии CUSP, они по своей сути компактны, поэтому их ход сильно ограничен. Максимальная грузоподъемность самой большой модели цилиндра CULP составляет 100 тонн (грузоподъемность серии CUSP значительно превышает 1000 тонн).
Максимальный ход для самой большой модели: 0,24 дюйма (6 мм); для самой маленькой модели
Высота в сложенном состоянии: 1,08 дюйма (27,5 мм); максимальная грузоподъемность: 100 тонн

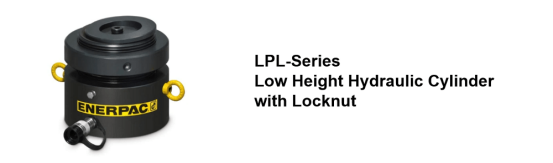

Гайка с контргайкой, плоский цилиндр: серия LPL

Стопорная гайка является отличительной особенностью гидравлических цилиндров серии LPL. Эти цилиндры не такие тонкие, как сверхплоские модели, но все же относятся к категории маловысотных. Увеличение высоты корпуса позволило обеспечить более длинный ход поршня.
Максимальный ход для самой большой модели: 50 мм (1,97 дюйма)
Минимальная высота в сложенном состоянии: 125 мм (4,94 дюйма)
Максимальная грузоподъемность: 500 тонн

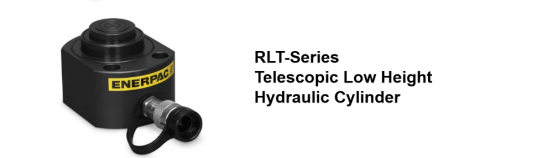

Многоступенчатые телескопические плоские пневмоцилиндры: серия RLT

Эти телескопические цилиндры имеют компактную низкопрофильную конструкцию и обеспечивают большой ход. Они также оснащены монтажными отверстиями для удобства фиксации. Следует учитывать, что максимальная грузоподъемность уменьшается с каждым последующим выдвижением секции.
Максимальный ход для самой большой модели: 40 мм (1,57 дюйма)
Минимальная высота в сложенном состоянии: 45 мм (1,77 дюйма)
Максимальная грузоподъемность (на минимальном вылете): 75 тонн

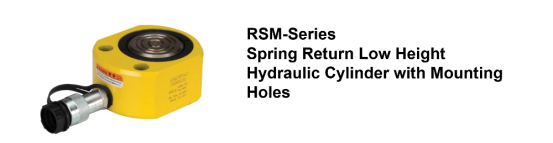

Плоские цилиндры с пружинным возвратом: серия RSM

Отличие цилиндров серии RSM от других низкопрофильных моделей заключается в конструкции с пружинным возвратом, обеспечивающей более быстрое втягивание. Кроме того, в конструкции предусмотрены монтажные отверстия для удобства установки. В отличие от других цилиндров, использующих нитроцементацию поверхности, корпус цилиндров RSM имеет эмалированное покрытие, а плунжер — хромированное. Конструкция конца плунжера с цельной канавкой исключает необходимость использования дополнительных опорных головок.
Максимальный ход для самой большой модели: 16 мм (0,63 дюйма)
Минимальная высота в сложенном состоянии: 32 мм (1,28 дюйма)
Максимальная грузоподъемность: 150 тонн

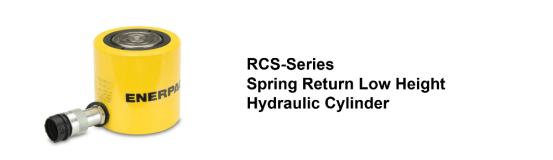

Плоские цилиндры с пружинным возвратом: серия RCS
